组合式压缩空气干燥机简介

节能型组合式低露点压缩空气干燥机是我公司开发的一种新型干燥设备。具有结构新颖，再气耗气量少，运行稳定，节省能耗，操作维护方便，可与用户DCS联控等特点！

压缩空气干燥机的原理

节能型组合式低露点压缩空气干燥机是采用冷冻干燥技术和变压变温吸附技术相结合而对压缩空气进行干燥的一种新型设备。

首先，利用冷冻式干燥机对压缩空气进行预冷及强制冷却，使其大量水汽冷凝成液滴，由排水器排出机外。处理后的压缩空气经精密过滤器过滤油水后再由微热再生干燥器进一步深度干燥。以达到彻底干燥压缩空气的目的。

压缩空气干燥机的特点

节能型组合式低露点压缩空气干燥机具有节能、使用方便、性能可靠、占地面积少、压缩空气再生耗气少等优点。其运行效果比冷冻和吸附干燥机的串联式和分体式都要理想得多。

它的流程采用在低温、高压下吸附，在高温、低压下再生原理。该干燥机的平均再生耗气量仅为1.6%左右(常压露点-60℃时)。是无热再生干燥器再生耗气的10%左右，微热再生干燥器再生耗气的20%左右，冷冻式干燥机与无热再生干燥器串联式干燥器再生耗气的32%左右。

在相对湿度接近100%的情况下，其吸附温度低于5℃，干燥剂的吸附容量为最大。

它的再生温度为80℃左右，干燥剂能得到充分的解析再生。而别的同类产品（如冷冻无热串联式）吸附和再生温度均为常温（20℃~45℃之间），且不稳定。

因此，本设备的再生耗气量在同类产品中是最小的，综合能耗最低，出口露点也是最稳定的。??

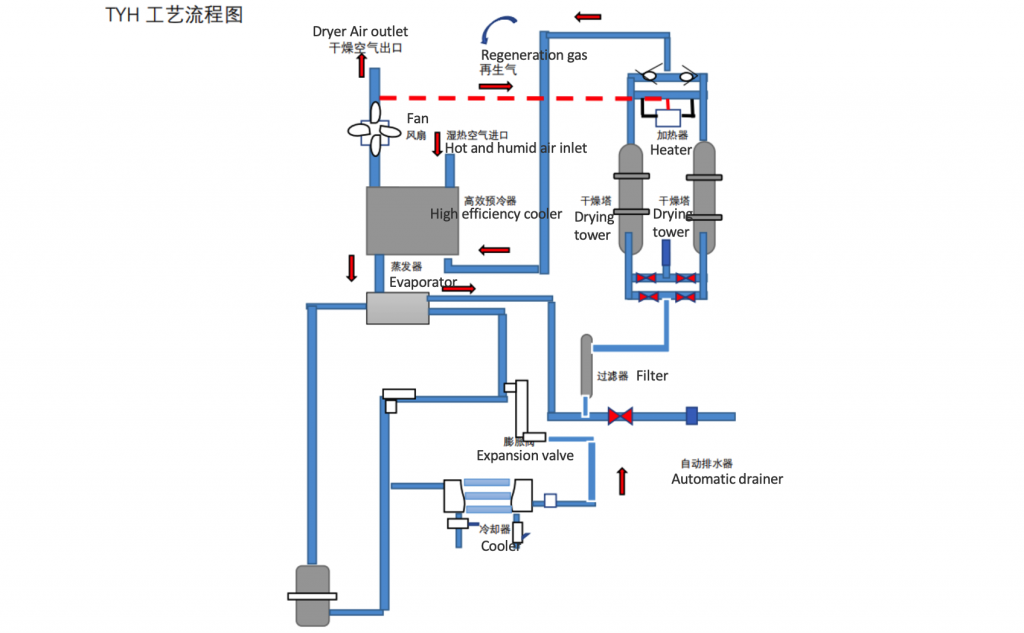

工艺流程

节能型组合式低露点压缩空气干燥机是采用冷冻干燥和变压变温吸附技术相结合的新型流程。

它是由冷冻干燥机、微热再生干燥机有机组合而成，这两者在流程设置上有紧密不可分的内在联系。其装置中冷干机预冷器(通过进出口气大面积热交换除水)换热面较大，可除去压缩空气中总含水量的73%左右的水。冷干机蒸发器(冷媒制冷)可除去压缩空气中总含水量的19%左右的水份，微热干燥机只需除去压缩空气中总含水量的8%左右的水份就可达到深度干燥压缩空气的目地。

该压缩空气干燥机可以整套运用在制氮机系统，制氧机系统，是我司长期研究开发的，吸取国内外多套经验和先进技术，精心设计和研制的新一代空气干燥机。
